PN16/235PSI/Class125
Cuña sólida, vástago no ascendente
BSEN12288, extremos roscados que cumplen con BSPT o ANSI 2.1
| Prueba de presión hidráulica | |
| Cuerpo | 2.4 MPa/24 barras |
| Asiento | 1.76 Mpa/17.6 barras |
| Clasificaciones de presión |
| 0.9 MPa a 180°C |
| 2.0 MPa a -20 °C-100 °C |

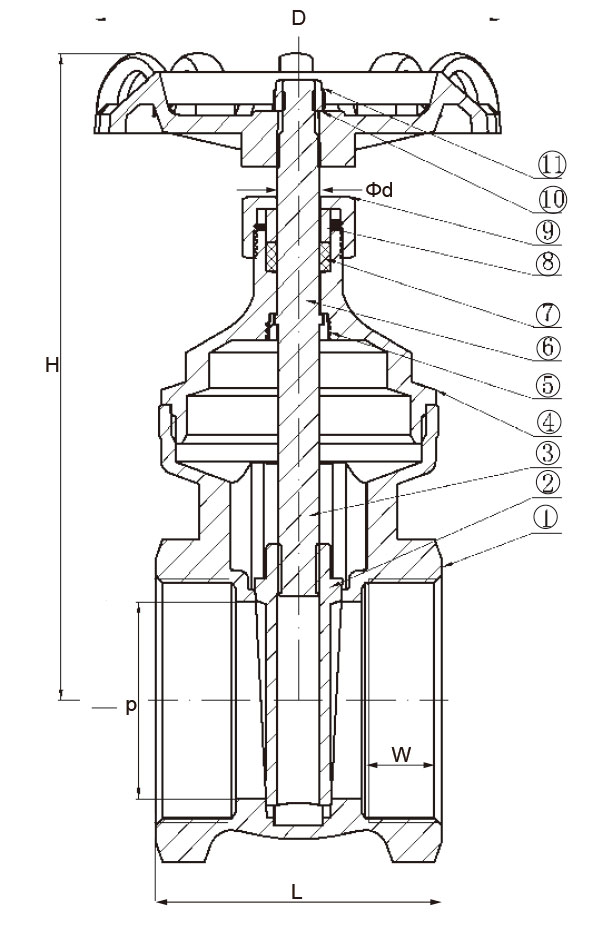

| No | Parte | Especificación | BS EN | ASTM |
| 1 | Cuerpo | Latón | CW612N | C3700 |
| 2 | Disco | Latón | CW612N | C3700 |
| 3 | Capó | Latón | CW612N | C3700 |
| 5 | Empaquetadura del vástago | PTFE | PTFE | PTFE |
| 6 | Glándula | Latón | CW603N | C3600 |
| 7 | Tuerca | Latón | CW603N | C3600 |
| 8 | Vástago | Latón | CW603N | C3600 |
| 9 | Volante | Hierro fundido | ES-JL1030 | A126 CLASE B |
| 10 | Tuerca del volante | Acero | -- | A563 CHAPADO Zn |
| 11 | Placa de identificación | Aluminio | -- | B209 1100 |
| mm | 15 | 20 | 25 | 32 | 40 | 50 | |
| In | ½ | ¾ | 1 | 1 ¼ | 1 ½ | 2 | |
| L | 39 | 45 | 49 | 56 | 56 | 69 | |
| H(max) | 68 | 73 | 83 | 110 | 108 | 122 | |
| D | 53 | 60 | 60 | 84.5 | 84 | 84.5 | |
| P | 13 | 16.5 | 21 | 31 | 37 | 44 | |
| W | 7.5 | 9 | 10 | 11 | 11 | 14 | |
| d | 7 | 7 | 8 | 9 | 9 | 9 | |
| Weight | Lbs | 0.42 | 0.64 | 0.88 | 1.7 | 1.7 | 2.69 |
| Kg | 0.19 | 0.29 | 0.4 | 0.77 | 0.77 | 1.22 | |
Precaución contra heladas:Después de probar un sistema de tuberías, las válvulas deben dejarse abiertas para permitir un drenaje completo.
Cada válvula de latón Taloar se ha limpiado y desengrasado a fondo y se ha empacado por separado en una bolsa de polietileno sellada.
